Tubes en nitrure de silicium : qu'est-ce qu'ils sont, pourquoi ils sont résistants et où les utiliser

Qu'est-ce qu'un tube en nitrure de silicium et qu'est-ce qui le différencie des autres céramiques ?

Un tube en nitrure de silicium est un composant cylindrique creux fabriqué à partir de nitrure de silicium (Si₃N₄), une céramique structurelle avancée formée par la liaison chimique d'atomes de silicium et d'azote dans un réseau dense lié de manière covalente. Contrairement aux céramiques oxydées telles que l'alumine ou la zircone, qui sont les céramiques techniques les plus utilisées, le nitrure de silicium est une céramique non oxydée qui tire ses propriétés exceptionnelles de la force et de la directionnalité de ses liaisons covalentes Si-N plutôt que de la liaison ionique. Cette différence fondamentale dans la structure atomique est ce qui donne aux tubes Si₃N₄ sa combinaison remarquable de haute résistance, de faible densité, d'excellente résistance aux chocs thermiques et de performances exceptionnelles simultanément dans des environnements oxydants, corrosifs et mécaniquement exigeants.

En termes pratiques, un tube en céramique de nitrure de silicium est l'un des rares matériaux pouvant être placé dans un environnement de four à 1 400 °C, soumis à un refroidissement rapide, immergé dans du métal en fusion et chargé mécaniquement, le tout sans se fracturer ni se dégrader de manière significative. La plupart des métaux s'oxyderaient ou flueraient dans ces conditions ; la plupart des autres céramiques se fissureraient sous l’effet d’un choc thermique. Cette combinaison de propriétés explique pourquoi les tubes en nitrure de silicium coûtent cher et sont spécifiés pour des applications où les matériaux standards ont systématiquement échoué.

Les tubes en nitrure de silicium sont disponibles dans le commerce dans une large gamme de tailles : des tubes de laboratoire à paroi mince avec un diamètre extérieur de quelques millimètres aux grands tubes de protection industrielle dépassant 60 mm de diamètre extérieur et 1 500 mm de longueur. La nuance spécifique, la méthode de frittage et les tolérances dimensionnelles requises dépendent fortement de l'application finale, et la sélection de la bonne combinaison de ces variables est aussi importante que le choix du matériau de base lui-même.

Principales propriétés physiques et mécaniques des tubes en nitrure de silicium

Les avantages en termes de performances de tubes en nitrure de silicium par rapport aux matériaux concurrents sont ancrés dans un ensemble spécifique de propriétés physiques, mécaniques et thermiques. Comprendre ces propriétés en termes quantitatifs permet aux ingénieurs et aux acheteurs de faire des comparaisons éclairées et de justifier les décisions de sélection des matériaux auprès des parties prenantes.

La combinaison d'une ténacité élevée à la rupture et d'une résistance élevée à la flexion est particulièrement remarquable. La plupart des céramiques s'échangent les unes contre les autres : un matériau très dur a tendance à être cassant et sujet à une propagation catastrophique des fissures. Le nitrure de silicium réalise les deux parce que sa microstructure de grains allongés de β-Si₃N₄ agit comme un composite renforcé de fibres à l'échelle microscopique, déviant et comblant les fissures plutôt que de leur permettre de se propager directement à travers le matériau.

Qualités de nitrure de silicium et méthodes de fabrication : celle dont vous avez réellement besoin

Tous les tubes en nitrure de silicium ne sont pas fabriqués de la même manière et le processus de frittage utilisé pour densifier le matériau a un effet profond sur sa microstructure finale, sa densité, sa résistance et son coût. Comprendre les principales qualités vous aide à spécifier le tube adapté à votre application plutôt que de trop ou sous-spécifier, ce qui a des implications financières importantes.

Nitrure de silicium pressé à chaud (HPSN)

Le nitrure de silicium pressé à chaud est fabriqué en appliquant simultanément une haute pression (généralement 20 à 30 MPa) et une température élevée (1 600 à 1 800 °C) à de la poudre de nitrure de silicium avec des adjuvants de frittage tels que MgO, Al₂O₃ ou Y₂O₃. Ce processus entraîne une densification complète et produit un matériau présentant la résistance mécanique la plus élevée et la porosité la plus faible de toutes les qualités Si₃N₄ : des résistances à la flexion de 800 à 1 000 MPa sont possibles. Cependant, le processus de pressage à chaud limite les formes pouvant être produites ; les géométries simples comme les plaques plates, les disques et les cylindres courts sont pratiques, mais les tubes complexes ou à paroi mince sont difficiles et coûteux. HPSN est généralement utilisé lorsque la résistance maximale est la principale exigence et que les contraintes géométriques sont acceptables.

Nitrure de silicium lié par réaction fritté (SRBSN)

Le SRBSN est produit selon un processus en deux étapes : premièrement, la poudre de silicium métallique est façonnée dans la forme verte souhaitée et nitrurée à environ 1 300 °C pour la convertir en nitrure de silicium lié par réaction (RBSN), qui conserve sa forme avec un très faible retrait. La préforme poreuse RBSN résultante est ensuite frittée à une température plus élevée avec des auxiliaires de frittage pour fermer la porosité résiduelle et atteindre une densité presque totale. Cette méthode permet de produire des formes complexes, notamment des tubes longs à paroi mince, avec une excellente précision dimensionnelle et des coûts d'outillage relativement modestes. Les tubes SRBSN offrent une résistance à la flexion de 600 à 800 MPa et une excellente résistance aux chocs thermiques, ce qui en fait le choix le plus courant pour les tubes de protection des thermocouples, les gaines de thermoplongeurs et les applications de fours industriels.

Nitrure de silicium fritté sous pression gazeuse (GPSSN)

Le frittage sous pression de gaz utilise une atmosphère d'azote élevée (généralement 1 à 10 MPa) pendant le frittage à haute température pour supprimer la décomposition du nitrure de silicium à des températures supérieures à 1 700 °C, permettant ainsi des températures de densification plus élevées sans avoir besoin de l'équipement de pressage utilisé pour le pressage à chaud. Le résultat est un matériau entièrement dense avec une résistance et une ténacité proches du HPSN mais avec une plus grande liberté de création de forme. Le GPSSN est particulièrement apprécié pour les applications nécessitant une rétention de résistance à des températures élevées (supérieures à 1 200 °C) où les phases vitreuses aux limites des grains d'autres qualités commencent à se ramollir. Il est couramment spécifié pour les applications exigeantes de l'aérospatiale, des turbines et de l'industrie haute performance.

Nitrure de silicium lié par réaction (RBSN)

Le nitrure de silicium lié par réaction sans l'étape de frittage ultérieure produit un matériau poreux (porosité résiduelle de 10 à 25 %) avec une résistance inférieure à celle des qualités entièrement denses – généralement 150 à 300 MPa en résistance à la flexion. Le principal avantage du RBSN est la précision dimensionnelle : étant donné que la nitruration du silicium métallique entraîne un changement net de volume pratiquement nul, les composants RBSN peuvent être usinés à des dimensions presque finales à l'état de silicium métallique, puis nitrurés sans pratiquement aucun changement dimensionnel, éliminant ainsi le meulage coûteux du diamant après frittage. Les tubes RBSN sont utilisés dans des applications à faibles contraintes où la précision dimensionnelle ou la géométrie interne complexe l'emportent sur le besoin d'une résistance maximale.

Applications industrielles primaires des tubes en nitrure de silicium

Les tubes en céramique de nitrure de silicium sont déployés dans un éventail étonnamment large d'industries, chacune exploitant un sous-ensemble différent des capacités du matériau. Dans chaque cas, l’application implique des conditions qui détruisent ou dégradent rapidement les matériaux alternatifs – ce qui explique précisément pourquoi le coût plus élevé des tubes Si₃N₄ est justifié.

Tubes de protection des thermocouples dans les fours à haute température

L'une des applications les plus répandues des tubes de protection en nitrure de silicium est celle des gaines de thermocouples dans les fours industriels fonctionnant au-dessus de 1 200 °C. Un tube de protection du thermocouple sert de barrière physique et chimique entre les fils du capteur du thermocouple et l'atmosphère dure du four, les protégeant des gaz oxydants, des produits de combustion corrosifs et du contact mécanique tout en conduisant le signal de température avec une erreur minimale. Les tubes en nitrure de silicium excellent dans ce rôle car ils résistent à l'oxydation jusqu'à 1 400 °C dans l'air, ont une conductivité thermique élevée par rapport aux autres céramiques (ce qui réduit le décalage thermique entre la paroi du tube et la jonction de détection à l'intérieur) et peuvent survivre aux cycles thermiques répétés qu'imposent le démarrage et l'arrêt du four sans se fissurer.

Dans les fours de fusion et de maintien de l'aluminium en particulier, les tubes de protection des thermocouples en nitrure de silicium surpassent considérablement les alternatives à l'alumine. L'aluminium fondu mouille et pénètre rapidement dans les tubes d'alumine, entraînant une fracture et une défaillance du thermocouple en quelques semaines. Le nitrure de silicium n'est pas mouillé par l'aluminium fondu ou la plupart des autres métaux non ferreux, ce qui permet des durées de vie mesurées en mois ou en années dans les mêmes conditions.

Gaines et tubes montants pour thermoplongeurs en métal fondu

Les tubes immergés en nitrure de silicium sont largement utilisés dans les opérations de moulage sous pression et de fonderie d'aluminium, de zinc et de magnésium, comme gaines pour les thermoplongeurs électriques et comme tubes montants dans les machines de moulage sous pression à basse pression. Dans ces applications, le tube est en contact direct et continu avec du métal en fusion à des températures de 700 à 900°C pendant des périodes prolongées. Le comportement non mouillant du Si₃N₄ dans l’aluminium fondu est ici la propriété essentielle : il empêche l’infiltration de métal dans la paroi du tube, éliminant ainsi le mécanisme de dégradation qui détruit les matériaux concurrents. La combinaison d'une résistance élevée aux chocs thermiques (essentielle pour la plongée initiale dans le métal en fusion), d'une inertie chimique vis-à-vis de la masse fondue et d'une résistance mécanique sous la pression hydrostatique de la colonne de métal en fusion fait du nitrure de silicium le matériau de choix pour cette application exigeante.

Tubes de traitement pour l'industrie des semi-conducteurs et de l'énergie solaire

Dans la fabrication de plaquettes semi-conductrices et la fabrication de cellules solaires, les tubes en nitrure de silicium sont utilisés comme tubes de traitement et supports de bateaux à l'intérieur des fours à diffusion, des fours d'oxydation et des réacteurs de dépôt chimique en phase vapeur (CVD). Ces environnements impliquent des exigences d'ultra haute pureté, des atmosphères contrôlées de gaz réactifs (HCl, O₂, N₂, H₂) et des températures contrôlées avec précision jusqu'à 1 200 °C. Le nitrure de silicium offre des niveaux de contamination métallique extrêmement faibles par rapport aux tubes de quartz à des températures où le quartz commence à se dévitrifier et à perdre son intégrité structurelle. Les tubes de procédé Si₃N₄ offrent également une résistance supérieure au choc thermique des cycles rapides de purge de gaz qui sont courants dans les procédés modernes de semi-conducteurs.

Composants pour l'aérospatiale et les turbines à gaz

La combinaison de faible densité, de rétention de résistance à haute température et d'excellente résistance au fluage du nitrure de silicium en fait une céramique structurelle attrayante pour les applications aérospatiales. Des tubes et composants tubulaires en Si₃N₄ ont été étudiés et mis en œuvre dans des inserts de chemise de combustion de turbine à gaz, des tubes d'échangeur de chaleur pour récupérateurs à haut rendement et des composants de buse où la réduction de poids à des températures de fonctionnement élevées offre des performances et des avantages en matière d'efficacité énergétique qu'aucun alliage métallique ne peut égaler. Le défi de l'adoption dans le secteur aérospatial n'est pas la performance des matériaux mais la démonstration et la certification de la fiabilité : les composants en céramique nécessitent des méthodologies de conception probabilistes approfondies pour tenir compte de leur sensibilité inhérente aux défauts.

Traitement chimique et manipulation de fluides corrosifs

Les tubes en céramique de nitrure de silicium sont utilisés comme tubes de réaction, tubes d'échangeur de chaleur et tuyaux d'écoulement dans des environnements de traitement chimique impliquant des acides forts (à l'exception de l'acide fluorhydrique), des alcalis à températures modérées et des composés organiques agressifs susceptibles de corroder les alternatives métalliques. Si₃N₄ résiste à la plupart des acides minéraux à température ambiante et conserve une bonne résistance chimique à des températures élevées où les options métalliques sont dégradées par la corrosion à un rythme économiquement inacceptable. Dans la production de produits chimiques spécialisés, de produits pharmaceutiques et de produits chimiques électroniques où la contamination métallique du flux de traitement est inacceptable, les tubes en nitrure de silicium offrent à la fois l'inertie chimique et la robustesse mécanique nécessaires pour fonctionner comme composants structurels du processus.

Tube en nitrure de silicium par rapport aux autres tubes en céramique haute performance

Les ingénieurs qui sélectionnent un tube en céramique pour une application exigeante doivent généralement choisir entre le nitrure de silicium et un ou plusieurs matériaux céramiques avancés concurrents. Le bon choix dépend de la combinaison spécifique de propriétés exigée par votre application. La comparaison suivante couvre les alternatives les plus couramment évaluées.

Les tubes en carbure de silicium sont le concurrent le plus proche du nitrure de silicium dans les applications structurelles à haute température. Le SiC offre une conductivité thermique plus élevée et des performances légèrement supérieures au-dessus de 1 400 °C dans des atmosphères inertes, mais sa plus faible ténacité le rend plus susceptible aux défaillances catastrophiques dues à un impact mécanique ou à des chocs thermiques graves. Pour les applications où des chocs thermiques et des charges mécaniques sont présents, comme la protection des thermocouples dans les environnements de fonderie, le Si₃N₄ est généralement le choix le plus sûr malgré le plafond de température plus élevé du SiC.

Comment spécifier un tube en nitrure de silicium : dimensions, tolérances et état de surface

La commande d'un tube en céramique de nitrure de silicium nécessite des spécifications plus précises que la commande d'un tube standard en métal ou en plastique. Le Si₃N₄ étant un matériau fragile usiné par meulage au diamant après frittage, les tolérances dimensionnelles et l'état de surface ont un impact direct à la fois sur le coût et la fiabilité du composant en service. Savoir quoi spécifier – et de quel niveau de précision vous avez réellement besoin – permet de contrôler les coûts sans compromettre les performances.

• Diamètre extérieur (OD) et diamètre intérieur (ID) : Les tubes commerciaux standard en nitrure de silicium sont disponibles dans des diamètres extérieurs allant d'environ 6 mm à 60 mm avec des épaisseurs de paroi de 2 mm à 10 mm. Des dimensions personnalisées sont fabriquées sur demande. Spécifiez le diamètre extérieur et le diamètre intérieur séparément plutôt que le diamètre extérieur et l'épaisseur de paroi pour éviter toute ambiguïté, et indiquez si la tolérance s'applique à la dimension telle que frittée ou à une dimension rectifiée. Des tolérances au sol de ±0,05 à 0,1 mm sont typiques pour les applications de précision ; les tolérances telles que frittées sont considérablement plus larges (± 0,5 à 1,0 mm selon la qualité et la taille).
• Longueur : Les tubes en nitrure de silicium fritté sont disponibles dans des longueurs standard allant jusqu'à environ 1 500 mm pour les qualités SRBSN. Spécifiez la longueur nominale et la tolérance acceptable — généralement ±1 à 2 mm pour les tubes coupés à longueur, ou plus serrée si le tube doit s'appuyer contre une butée dans un assemblage.
• Rectitude : Les longs tubes en nitrure de silicium (au-dessus de 300 à 400 mm) peuvent présenter une légère courbure due au processus de frittage. Spécifiez un écart de rectitude maximal : généralement 0,5 mm par 300 mm de longueur pour une qualité standard, ou 0,2 mm par 300 mm pour les applications de précision. La rectitude est particulièrement importante pour les tubes de protection des thermocouples où le fil du capteur doit traverser toute la longueur de l'alésage sans se coincer.
• Finition de surface (Ra) : Les surfaces telles que frittées ont une rugosité d'environ Ra 1,5 à 3,0 μm. Les surfaces rectifiées peuvent être spécifiées à Ra 0,4–0,8 μm pour les applications d'ingénierie générale ou Ra 0,1–0,2 μm pour les surfaces de précision ou d'étanchéité. Des finitions de surface plus fines augmentent considérablement les coûts en raison des passes de meulage supplémentaires et ne sont nécessaires que lorsque la surface du tube forme un joint, un contact glissant ou est inspectée optiquement pour détecter des défauts.

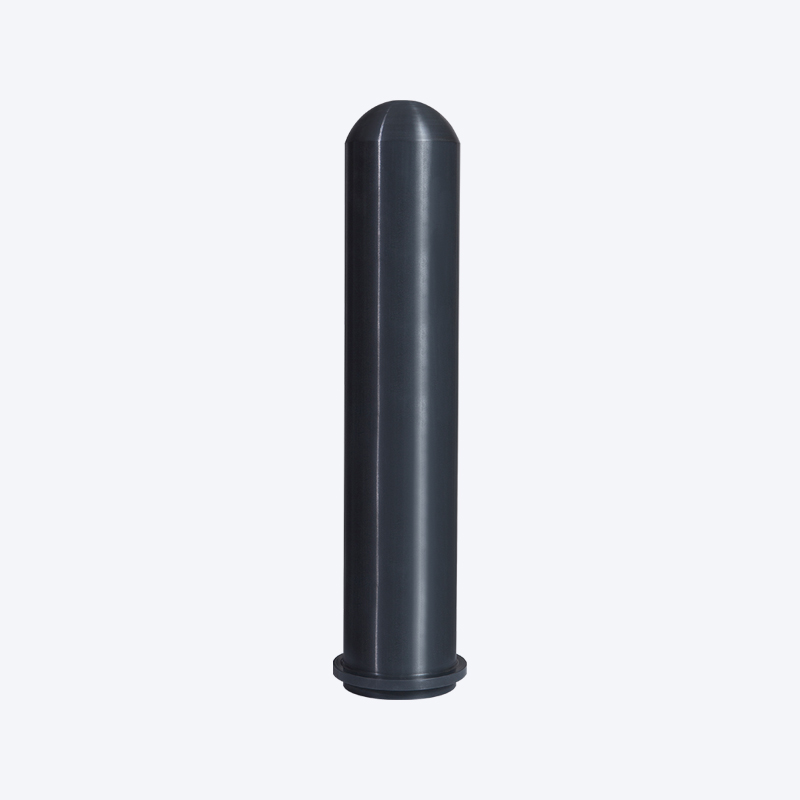

• Géométrie finale : Spécifiez si les extrémités du tube doivent être ouvertes, fermées (en forme de dôme ou à fond plat) ou chanfreinées. Les tubes de protection à extrémité fermée — la configuration la plus courante pour les gaines de thermocouples — exigent que l'extrémité fermée soit spécifiée avec une épaisseur de paroi minimale et un rayon d'angle interne maximal pour éviter la concentration de contraintes. Le chanfreinage ou l'arrondi des extrémités ouvertes est fortement recommandé pour éviter l'écaillage lors de la manipulation et de l'installation.
• Densité et porosité : Pour les applications critiques, spécifiez la densité minimale (généralement ≥3,1 g/cm³ pour SRBSN, ≥3,2 g/cm³ pour GPSSN) et demandez un certificat de conformité aux valeurs de densité mesurées. Une porosité supérieure aux niveaux acceptables crée des voies privilégiées d’oxydation, de corrosion et d’infiltration de métal fondu qui réduiront la durée de vie.

Considérations relatives à la manipulation, à l'installation et à la durée de vie

Même le meilleur tube en nitrure de silicium sera sous-performant ou tombera en panne prématurément s'il est manipulé, installé ou utilisé de manière incorrecte. Les céramiques ne pardonnent pas les pratiques que les composants métalliques tolèrent régulièrement : il est essentiel de comprendre leurs exigences spécifiques en matière de manipulation pour tirer pleinement parti de l'investissement.

Manipulation et stockage

Les tubes en nitrure de silicium doivent être manipulés avec des gants propres en coton ou en nitrile pour éviter la contamination des surfaces de précision. N'utilisez jamais d'outils métalliques pour forcer un tube à entrer ou à sortir d'un raccord : une charge mécanique ponctuelle contre une surface en céramique peut provoquer des fissures de surface qui se propagent sous l'effet de contraintes thermiques ou mécaniques en service. Stockez les tubes verticalement dans des racks rembourrés ou horizontalement sur des supports souples pour éviter toute courbure ou tout dommage par contact. Inspectez chaque tube sous un bon éclairage pour déceler des éclats, des fissures ou des défauts de surface avant l'installation. Toute fissure ou éclat de bord visible constitue un motif de rejet, car les fissures dans la céramique se développent progressivement sous une charge cyclique.

Meilleures pratiques d'installation

Lors de l'installation d'un tube en nitrure de silicium dans un boîtier métallique, un support ou un support réfractaire, prévoyez toujours une couche intermédiaire conforme - généralement un manchon en fibre céramique, un matériau de joint haute température ou un ruban de graphite flexible - entre la céramique et toute surface de contact métallique rigide. Le serrage rigide direct métal sur céramique crée des concentrations de contraintes qui fracturent la céramique même avec des forces de serrage modestes. Laisser un espace différentiel de dilatation thermique entre le tube Si₃N₄ et toute structure métallique environnante ; le nitrure de silicium se dilate à environ 3 × 10⁻⁶ /°C tandis que l'acier se dilate à 12 × 10⁻⁶ /°C – quatre fois plus vite – de sorte qu'un tube installé avec un ajustement parfait à température ambiante sera en compression par l'acier à mesure que la température augmente.

Cyclisme thermique et taux de rampe

Malgré la résistance exceptionnelle du nitrure de silicium aux chocs thermiques par rapport aux autres céramiques, les changements de température extrêmement rapides génèrent toujours des contraintes thermiques internes. Pour les applications impliquant un chauffage et un refroidissement contrôlés du four, telles que les fours tubulaires de laboratoire ou les tubes à diffusion de semi-conducteurs, limitez les vitesses de rampe à 5–10 °C par minute pour les tubes dont l'épaisseur de paroi est supérieure à 5 mm. Pour les opérations d'insertion et d'extraction dans le four dans les environnements de fonderie où une immersion rapide dans le métal en fusion est inévitable, préchauffez le tube à au moins 200-300°C avant l'immersion afin de réduire le gradient thermique initial. Cette seule pratique peut prolonger la durée de vie des tubes de 50 % ou plus dans les applications de métaux en fusion.

Indicateurs de suivi et de fin de vie

Les tubes de protection en nitrure de silicium en service continu à haute température doivent être inspectés à intervalles réguliers, généralement pendant les arrêts de production programmés. Les indicateurs indiquant qu'un tube approche de sa fin de vie comprennent une oxydation ou une décoloration visible de la surface au-delà de la plage attendue, des changements dimensionnels au niveau de l'extrémité chaude (indiquant une perte de matière ou un fluage localisé), une perte d'étanchéité aux gaz (détectable par des tests de pression sur des tubes à extrémité fermée), des changements audibles dans la réponse acoustique lors du tapotement (un anneau mat plutôt que clair suggère une fissuration interne) et toute fissure ou éclat visible sur la surface externe. Remplacez les tubes de manière proactive en fonction des résultats de l'inspection plutôt que d'attendre une panne en service, ce qui risque de contaminer le produit, de perdre le thermocouple et d'endommager l'équipement.

Approvisionnement en tubes de nitrure de silicium : que rechercher chez un fournisseur

Le marché mondial des tubes en céramique de nitrure de silicium comprend un large éventail de fournisseurs, depuis les principaux fabricants de céramiques avancées disposant d'une capacité de fabrication entièrement en interne jusqu'aux distributeurs qui s'approvisionnent auprès de producteurs tiers. La qualité, la cohérence et la fiabilité des tubes Si₃N₄ varient considérablement d'un fournisseur à l'autre, et les conséquences de la réception de matériaux de qualité inférieure dans une application critique peuvent être graves. Les critères suivants aident à identifier un fournisseur capable de fournir un produit cohérent et adapté à l'application.

• Fabrication en interne ou revente : Les fournisseurs qui fabriquent leurs propres tubes Si₃N₄ ont un contrôle direct sur la sélection de la poudre, les conditions de frittage et les tests de qualité. Cette traçabilité est importante lorsque vous avez besoin d’une cohérence d’un lot à l’autre et que vous avez le droit de vérifier la qualité de la fabrication. Les distributeurs peuvent proposer des prix compétitifs, mais ont généralement moins de transparence dans le processus de fabrication et peuvent changer de source entre les commandes.
• Certification qualité et documentation de test : Des fournisseurs réputés fournissent un certificat de conformité avec chaque expédition indiquant la densité mesurée, le processus de frittage utilisé et les résultats de l'inspection dimensionnelle. Pour les applications critiques, demandez à des tiers des données d'essais sur les propriétés des matériaux (résistance à la flexion, conductivité thermique et composition chimique) auprès d'un laboratoire d'essais accrédité plutôt que de vous fier uniquement aux données générées par le fournisseur.
• Capacité de fabrication sur mesure : Si votre application nécessite des dimensions non standard, des extrémités fermées, des caractéristiques usinées ou des finitions de surface spécifiques, confirmez que le fournisseur dispose des capacités internes de meulage et d'usinage au diamant pour produire ces caractéristiques. De nombreux distributeurs ne peuvent fournir que des tailles standard cataloguées.
• Assistance en ingénierie d’application : Les meilleurs fournisseurs de tubes en nitrure de silicium offrent une assistance technique pour vous aider à sélectionner la bonne qualité et à spécifier correctement les dimensions pour votre application. Ceci est particulièrement utile si vous passez pour la première fois d'un matériau céramique ou d'un métal différent au Si₃N₄ et que vous avez besoin de conseils sur la conception de l'installation, les procédures de cycle thermique et la durée de vie prévue.
• Quantités minimales de commande et délais de livraison : Les tubes en nitrure de silicium ne sont pas des produits de base. Les tailles standard peuvent être disponibles en stock pour une livraison rapide, mais les dimensions personnalisées nécessitent généralement un délai de fabrication de 4 à 12 semaines. Clarifiez les quantités minimales de commande avant de budgétiser : certains fabricants exigent des commandes minimales de 10 à 20 pièces pour les articles non standard, ce qui affecte la planification des stocks et des flux de trésorerie pour les utilisateurs à faible volume.
